贴片拨码开关与DIP拨码开关的对比分析

  • 发布日期:2024-11-25
  • 浏览量:

贴片拨码开关与DIP拨码开关各有其独特的特点和适用场景,以下是对这两种拨码开关的对比分析:

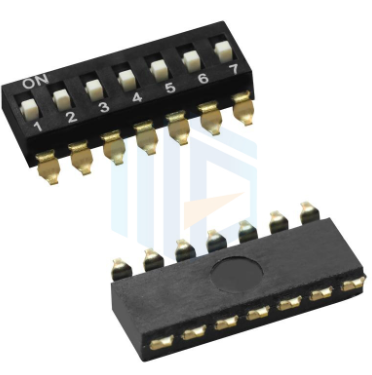

一、定义与基本结构,DIP拨码开关:DIP开关(Dual In-line Package Switch),也称为指拨开关,是一种可以人工调整的开关。它通常是数个开关一组,以标准双列直插封装(DIP)的形式出现。DIP开关一般会设计在印刷电路板上,配合其他电子元件使用,用于调整电子设备的特性。贴片拨码开关:贴片拨码开关是一种采用表面贴装技术(SMT)的开关元件。它体积小巧,安装方便,适用于空间有限的电子设备。

二、特点对比,DIP拨码开关,直插式,通过DIP封装直接插在电路板上进行焊接,体积相对较大,占用较多电路板空间,灵活性较低,一旦焊接完成,不易更换或调整,电气性能稳定,但可能受限于封装形式,机械性能稳定,但操作力可能较大,需要一定力度才能拨动,成本相对较低,适用于大规模生产。贴片拨码开关,贴片式,通过SMT技术贴装在电路板上,体积小巧,占用电路板空间少,灵活性较高,可通过SMT技术轻松更换或调整,电气性能同样稳定,且由于体积小,更适合高密度电路设计,机械性能同样稳定,且由于体积小,操作力可能较小,成本可能稍高,但随着SMT技术的普及和成熟,成本差异逐渐缩小。

三、应用场景,DIP拨码开关:由于其体积相对较大,DIP拨码开关更适合用于空间要求不高的场合,如工业控制设备、计算机主板、无线通讯设备等。在这些领域,DIP拨码开关的稳定性和可靠性得到了广泛认可。贴片拨码开关:由于其体积小巧、安装方便,贴片拨码开关更适合用于空间有限的电子设备,如手机、平板电脑、可穿戴设备等。在这些领域,贴片拨码开关能够显著提高电路板的集成度和美观度。

四、总结,DIP拨码开关和贴片拨码开关各有优劣,选择哪种类型的拨码开关主要取决于具体的应用场景和需求。在空间允许的情况下,DIP拨码开关以其低成本和稳定性成为优选;而在空间有限或对美观度有较高要求的场合,贴片拨码开关则更具优势。
