Type-C母座引脚定义及功能详解

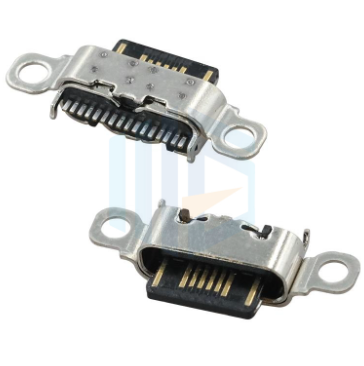

Type-C母座是一种常见的USB接口类型，每个引脚都有特定的功能和定义。以下是Type-C母座引脚定义及功能的详解：

一、引脚分组与基本功能
Type-C母座的引脚分为A组和B组，每组各有12个引脚。这些引脚支持反插、高速数据传输和快速充电等功能，广泛应用于手机、平板电脑、笔记本电脑等移动设备上。

二、A组引脚定义及功能
VBUS：电源正极，提供5V电源。这是设备间供电的BUS电压引脚，不论正反插，都会提供供电。
GND：电源负极，用于接地。这是设备间的供电回路，同样不论正反插，都会提供供电回路。
CC1和CC2：配置通道，用于传输设备配置信息、检测设备连接和正反插方向，也是USB PD（Power Delivery）通信的线路。D+和D-：数据正极和数据负极，用于USB2.0全速模式下的两路数据传输。在母头处，这两对会短路成一对。SSRX和SSTX：USB3.1 Gen 1模式下的两路数据传输引脚。

三、B组引脚定义及功能
VP和VN：USB2.0模式下的两路数据传输引脚。SBU1和SBU2：边带使用单元，用于控制两个Type-C设备之间的同步操作，也可传输辅助数据。这些引脚还支持Alternate Mode（替代模式），通过替代或扩展标准的USB功能来支持其他信号传输协议，如DisplayPort或Thunderbolt3协议。TX1和TX2及RX1和RX2：USB3.1 Gen 2模式下的四路数据传输引脚。DP和DM：显示端口和显示模块，用于传输视频信号。这两个引脚支持Alternate Mode，可以被用来支持视频传输、音频输出、电源传输等各种功能。

四、引脚的其他特性
VCONN引脚：为CC引脚斜对称的引脚，当一个引脚确认为CC时，另一个则定义为VCONN，用于给eMark线材供电。引脚数量与布局：母头为24pin满针脚，上下针脚为斜对称，满足用户正反插的需求。公头则为22pin，因为在USB2.0规范中，D+/D-只有一对，因此在公头中只保留一对D+/D-针脚。灵活性与兼容性：Type-C母座的引脚定义和设计使其能够兼容各种不同的设备、协议、模式和标准，大大提升了移动设备的性能和灵活性。综上所述，Type-C母座的24个引脚具有各自独特的功能和定义，这些引脚共同支持了Type-C接口的高速数据传输、快速充电、正反插等特性。了解这些引脚的定义和功能有助于更好地应用和维护Type-C接口设备。
