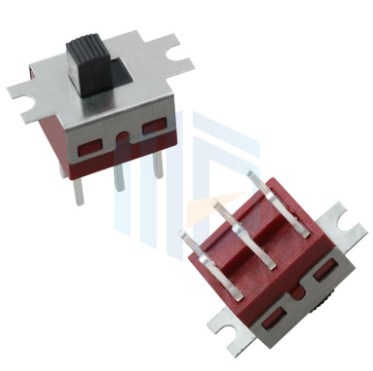

防水拨动开关的3D建模与流体仿真验证

防水拨动开关的3D建模与流体仿真验证是确保其防水性能的关键环节，需通过结构精细化设计与流场动态模拟实现。以下是全流程技术解析：

一、3D建模关键要素
密封结构建模，密封圈参数化：采用唇形密封圈（如U型或V型），建模需定义压缩率（通常25%-30%）、硬度（邵氏50-70A）及接触面粗糙度（Ra≤0.8μm）。间隙控制：外壳与拨动杆间隙≤0.1mm，通过布尔运算确保无贯穿缝隙。材料属性库：导入PC、PA、硅胶等材料参数（密度、泊松比、杨氏模量），为仿真提供基础数据。运动机构设计，拨动轨迹模拟：通过机构运动仿真模块（如SolidWorks Motion）验证拨动角度（通常45°/90°）与密封圈的动态接触。

二、流体仿真核心步骤
仿真软件选择，稳态分析：ANSYS Fluent（适合IP67静态浸水验证）瞬态分析：COMSOL Multiphysics（模拟IP66高压水喷射冲击）边界条件设置IP67测试：入口压力：10kPa（模拟1米水深静压）持续时间：1800秒（30分钟）IP66测试：喷嘴直径：12.5mm（标准测试喷嘴）水流速度：100L/min（对应100kPa冲击压力）多物理场耦合流固耦合（FSI）：模拟密封圈在动态水压下的形变（最大应变≤5%）及接触应力分布（需≥1.5MPa维持密封）。热应力分析：极端温度（-40℃~85℃）下材料膨胀对密封间隙的影响。

三、结果分析与设计迭代
泄漏路径识别，压力云图：红色高压区（>5kPa）穿透位置即为潜在泄漏点。流速矢量图：检测湍流区域（流速>0.5m/s），优化导流槽设计。量化指标验证，泄漏率计算：通过质量守恒方程计算单位时间泄漏量（需<0.1g/min满足IP67）。疲劳寿命预测：基于线性损伤累积理论，评估密封圈在10万次循环后的残余压缩量。设计优化方向，拓扑优化：利用ANSYS SpaceClaim对外壳结构轻量化，减少材料用量15%-20%。参数化扫描：自动遍历密封圈硬度（50A-80A）、沟槽深度（0.3-0.5mm）等变量，寻找最优组合。
