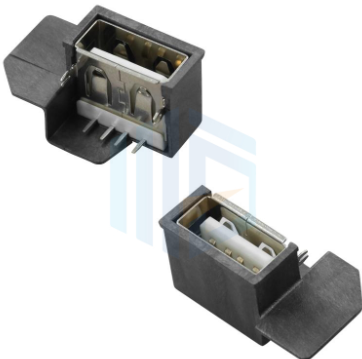

USB母座信号完整性优化研究

在高速数据传输中，USB母座的信号完整性至关重要，它直接关系到数据传输的稳定性和可靠性。为优化USB母座的信号完整性，需从多个方面入手。

在PCB设计阶段，需确保信号路径的特性阻抗一致，通常USB接口的差分阻抗为90欧姆。可通过使用时域反射计（TDR）测试PCB上的阻抗匹配情况，并调整线路宽度和间距来实现。同时，保持差分对信号的长度和路径对称，减少时延差异，采用45度或弧形转弯来避免急转弯导致的信号反射。

在材料选择和结构设计上，应选用高质量的连接器和电缆。连接器需带有屏蔽层，以减少外界电磁干扰，并确保接触良好。电缆则应具备低损耗、高屏蔽效能，以减少信号衰减。此外，USB母座的内部结构设计也需优化，如改善公头与母头连接处的结构，减少阻抗不连续点，从而降低信号反射。

在电源和接地设计方面，需确保电源的稳定性和低噪声，使用去耦电容减少电源噪声。同时，提供良好的接地回路，减少电磁干扰，可在信号路径周围提供连续的接地平面，并使用过孔连接多层接地。

通过实际测试和仿真验证也是优化USB母座信号完整性的重要手段。可使用高速示波器、逻辑分析仪和矢量网络分析仪等工具进行信号完整性测试，并根据测试结果对设计进行调整和优化。
