直插形拨码开关的超薄化与微型化结构设计研究

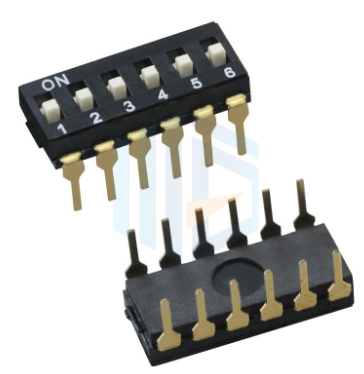

直插形拨码开关（DIP Switch）作为电子设备中不可或缺的硬件配置元件，其超薄化与微型化设计已成为行业发展的关键趋势。这一变革不仅满足了便携式设备、智能穿戴等领域的轻薄化需求，更推动了开关性能与可靠性的同步提升。

在超薄化设计方面，工程师们通过优化内部结构与材料选择实现突破。例如，采用扁平化金属簧片替代传统弹簧，减少纵向空间占用；使用导电性更优的合金材料降低接触电阻，避免因厚度缩减导致的信号衰减。某智能手机制造商通过此类设计，将拨动开关厚度压缩至0.7毫米，同时确保10万次操作后的可靠性。此外，新型封装技术如激光焊接与微型化SMD贴片工艺，进一步缩小了开关体积，使其在紧凑电路板上的集成度显著提升。

微型化设计的核心挑战在于平衡体积、手感与性能。设计师通过创新滑动机构与触点设计，在缩短滑动距离的同时维持触点稳定性。例如，某智能手表采用超薄弹簧材料，使开关在0.5毫米行程内实现清晰反馈，既满足微型化需求，又保留了用户操作时的“咔嗒”触感。结构优化方面，通过有限元分析模拟应力分布，采用高强度工程塑料（如PEEK）增强结构强度，防止因体积缩小导致的机械失效。

材料创新是超薄化与微型化的重要支撑。高性能复合材料的应用显著提升了开关寿命：耐磨性更强的塑料或复合材料外壳可减少频繁操作带来的磨损，而贵金属镀层（如2μm厚金层）则确保触点在微小空间内维持低且稳定的接触电阻。此外，自润滑材料（如PTFE）的引入降低了摩擦系数，进一步延长了机械寿命。

未来，随着MEMS工艺与智能集成技术的发展，直插形拨码开关将向更微型化、多功能化方向演进，为电子设备的小型化与智能化提供关键支撑。
