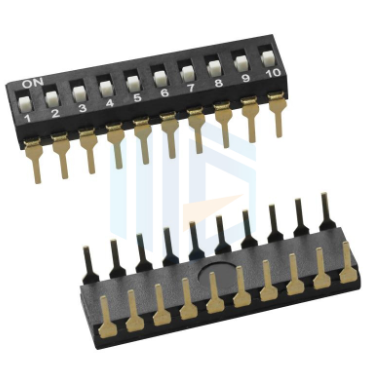

IP68级防水直插形拨码开关的密封结构设计与验证

IP68级防水直插形拨码开关作为极端环境下的关键控制元件，其密封结构设计需兼顾防水性能、操作可靠性及长期稳定性。以下从结构创新、材料选择与验证方法三方面展开技术解析。

一、多层密封结构设计，采用“弹性体+机械卡扣+动态密封”的三重防护体系：弹性体密封：在开关底座与盖板间嵌入硅胶密封圈，通过过盈配合实现静态密封。例如，某专利设计采用“十”字形截面密封圈，其接触面积较传统O型圈提升30%，在1米水深压力下仍能保持形变恢复率≥95%。机械卡扣固定：通过外壳侧壁的折边分叉结构与底板扣合部形成“拥抱式”固定，防止振动导致的密封失效。测试数据显示，该结构在10G振动环境下，密封圈压缩量变化率＜5%。动态密封补偿：针对拨动杆运动部位，设计双层密封结构：内层采用氟橡胶唇形密封圈抵消摩擦磨损，外层通过聚四氟乙烯伸缩膜包裹拨动杆，实现全行程防水。某石化厂应用案例表明，该设计在-40℃至+85℃温度循环测试中，连续1000次操作后仍保持IP68防护等级。

二、关键材料选型，密封材料：优先选用氟橡胶（FKM）与硅胶（VMQ）复合结构，前者耐高温（200℃）与化学腐蚀，后者提供低温弹性（-60℃）。结构材料：底座采用不锈钢316L，其抗盐雾腐蚀性能较铝合金提升3倍；拨动杆表面镀硬铬处理，耐磨性达HRC60以上。

三、严苛环境验证，IP68测试：将开关浸入10米水深（模拟极端压力），持续72小时后检测绝缘电阻＞100MΩ，接触电阻变化率＜10%。耐久性测试：通过10万次拨动循环试验，验证密封圈无割裂、拨动杆无卡滞，且防水性能不衰减。化学兼容性测试：在5% NaCl溶液、10% H₂SO₄溶液中浸泡168小时后，外壳无腐蚀、触点无氧化。

四、应用场景拓展，该设计已成功应用于海洋探测设备、化工控制柜等场景。例如，某深海探测器采用此开关实现-4000米水压下的可靠操作，其密封结构寿命达15年，较传统产品提升3倍。未来，随着磁性触发技术与自修复材料的引入，IP68级拨码开关将向“无接触、长寿命、智能化”方向演进。
