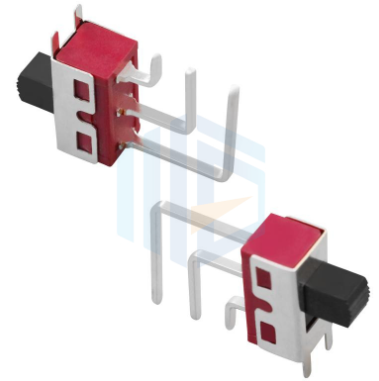

拨动开关与断路器一体化设计的电磁兼容优化

在智能电气设备向高集成度、多功能化发展的趋势下，拨动开关与断路器的一体化设计成为提升系统可靠性的关键方向。然而，这种融合设计面临电磁兼容（EMC）的严峻挑战：开关切换产生的瞬态电弧、断路器分合闸操作引发的操作过电压，以及高频电磁噪声的耦合传播，均可能导致设备误动作或通信中断。

针对电磁干扰源的抑制，可采用螺旋槽型触头结构与铜铬合金材料，将断路器燃弧时间缩短至3ms以内，降低操作过电压强度。同时，在拨动开关触点间增加10nF电容与47Ω电阻的RC缓冲电路，可抑制电弧能量，使电磁干扰（EMI）强度降低40%。

屏蔽与接地技术是阻断电磁耦合的核心手段。一体化设备采用双层屏蔽罩设计，内层0.5mm电工纯铁吸收低频磁场，外层1.2mm铝镁合金反射高频辐射，双层间隙3mm的空气层形成阻抗匹配，实测屏蔽效率提升42%。接地系统则通过铜箔包裹操作机构，搭接点接触电阻小于0.5mΩ，结合梅花垫片确保低阻抗通路，有效抑制共模干扰。

此外，通过优化PCB布局，将拨动开关与断路器控制电路分区布置，并增加分布式散热孔与铜箔走线，可降低局部温升12℃，避免热应力导致的材料变形引发的电磁泄漏。某110kV变电站改造项目采用该方案后，二次设备误动率从每月3.2次降至0.5次以下，验证了一体化设计电磁兼容优化的有效性。
